ECO NAVI的部落格

在mobile01的網站看到「Panasonic ECO NAVI空調」體驗會的活動，報名後公告入選為體驗名單時，很開心有機會能一探「Panasonic ECO NAVI空調」省電和舒適的奧秘，還有專業的空調技術人員告訴你選購空調的技巧。更棒的是有機會抽中10台空調。
出門前還跟家人開玩笑的說， 今天去參加體驗活動， 回家我會帶一台冷氣回來， 你們先想好要裝在哪裡。 沒想到在經過了各個專業的經理和技術人員精彩且詳盡的說明後， 來到最緊張的時刻—抽獎。從獎箱抽中的，竟然是我的名字呢!感謝Panasonic，人生第一次抽中家電而且是知名品牌的商品。
經過評估，決定安裝在4坪的臥房，原本房間裡安裝的國際牌冷氣，在每個月都會啟動，定期清洗濾網，固定一年保養一次之下，已用了22年。此刻順利功成身退。

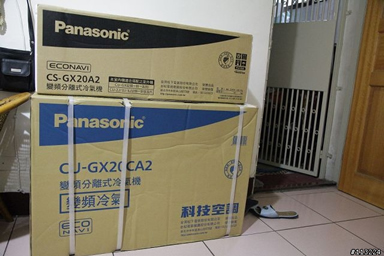

這次獲得的空調是Panasonic ECO NAVI CS-GX20A2_CU-GX20CA2的變頻1對1冷專機。

需要另備的物件是室外機的遮雨棚及鐵製橫架。

另外還有銅管和電線。

師傅的工具百寶袋及真空機。

CS-GX20A2的美背圖。

CS-GX20A2背板準備上架。

珍重再見，22年的好朋友~國際牌合歡窗型機CW25AC2。

卸下窗型機的窗口正好是新機的管線出入孔。

師傅鑽孔中~

引入電線。

丈量與窗口的距離。

安裝背板，利用水平量尺確認安裝角度。

置入銅管。

刮毛邊，師傅說外面很多人都沒做這個動作，毛邊刮好比較平滑，這個步驟可以提高冷氣機室內外連結管連接處的密合度。

封妥室外電源線盒。

抽真空中

完工! 成功變身~ 啟動今年涼夏!!!

窗口封裝照, 提供窗型換購1對1分離式空調的網友們參考.


上次參加了Panasonic 位在中和廠區裡的ECO NAVI空調體驗會
很幸運的
被抽中 獲得空調的試用分享
在經過了一連串的聯繫以後
今天 服務站人員準時的把冷氣終於送到啦

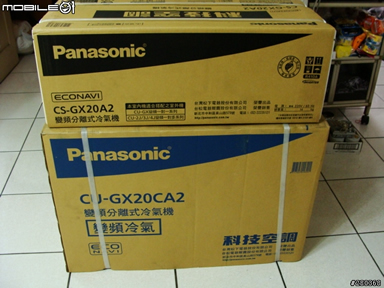

先來看看外箱
包裝得非常精緻 還使用束帶與保麗龍裝箱
可以讓機器不至受到過大的震動而損壞

前面有提到
體驗的機種為CS-GX20A2 冷專機種
但考量到 冬天的時候 如果有款有暖氣功能的空調
也可以替家中客廳提升溫度 才不會手腳冰冷~~~
因此 機種也連帶升級成了CU-GX25HA2/CS-GX25A2 變頻冷暖空調
官方規格說明
◎ 室內機：CS-GX25A2
◎ 室內機尺寸：798寬×295高×275深(mm)
◎ 室內機重量：12kg
◎ 室外機：CU-GX25HA2
◎ 室外機尺寸：780寬×540高×289深(mm)
◎ 室外機重量：36kg
◎ EER：冷 4.80W/W 額定值
暖 4.60W/W 額定值
◎ 冷氣能力：
冷 2.8kW；2410kcal/h(參考值)
暖 3.4kW；2930kcal/h(參考值)
◎ 年耗電量：700(度)
◎ 消耗功率：冷 0.583 KW
暖 0.739 KW
◎ 除濕能力：1.7 1/h
◎ 室外機孔距：寬570 深320 (mm)
◎ 電源：1φ 220V 60Hz
◎ 電流：冷2.9 暖3.5 (A)
◎ 冷煤配管：液管(高壓側)2分；氣管(低壓側)3分
◎ 供電方式/冷煤(環保)：室外 (環保R410A)
◎ 室內外機配線數：3(芯)
◎ 能源效率等級第1級
◎ 適用坪數：4-6坪

安裝師傅是前幾天已經有預先過來場勘的Panasonic 服務站人員
所以很快的就可以進入狀況 開始安裝!!

今天來了兩位服務人員
一開始 使用所謂的"鑽石刀" (這我自己取的啦)
也就是玻璃切割器將原本窗型冷氣的位置 切割出漂亮的外型以利穿出管線用

再來是鎖上室內機背板
可以看見背板上有個水平儀喔
師傅說 這很重要(筆記)
避免後續出現排水問題!!一定要抓水平


玻璃右側是原本的玻璃孔 有夠醜的
最後服務人原有一併用白膠布封起來
真好!

完成背板 再來就是穿管 與安裝室內機
同時間 我也看見這些管材可都是使用Panasonic正廠零件的呢!!
讚讚讚

兩人七手八腳施工中

到這邊 要把工程移往室外機
因為我個人小小要求 要將室外機放置在距離陽台鐵窗較遠處
因此師傅可是煞費苦心
爬上鐵窗 固定室外機與安裝線路
辛苦啦!!


當線路都安裝固定好 最重要的就是
抽.....真....空
抽真空期間
我問 該怎麼知道昰抽真空了?
師傅: 聽聲音就知道 在抽完管路真空以後 會明顯聽到抽風的機器聲音不同
果然 一到抽真空完成時 原本咖咖作響的機器 頓時安靜許多
好神!
抽真空中

到這 其實安裝也進行了約1個半小時
該進行收尾了
因為我要求把室外機放在鐵窗上
造成陽台窗戶會有縫隙
師傅也是將此縫隙利用版子密封+silicone固定
太貼心了 讚讚讚

仔細看排水管線那邊也是有用白色膠布密封

YES 收尾完成!!
準備開機!!
開機時
這台冷氣就如同傳言的
是個變型金剛
上方進氣大面板會整個向上掀開
而底下的導風版 則是向下
偷偷告訴各位
這可是有3D氣流設計的導風版
不是一般機種僅有上下左右方向可選擇爾爾
厲害吧!!


不只如此 還搭配人體感應+日照感應科技
此外
今年Panasonic 全系列空調都獲得
一級節能標章
更是厲害
套一句 電影食神 最後比賽 裁判吃到黯然銷魂飯時說的話
就是 好!!!
接下來就是等待2013夏天的到來
讓這台Panasonic ECO NAVI科技變頻空調
陪伴我們度過一個 涼爽 又不擔心電費過大負擔的夏天嚕!!
今年夏天 體驗篇待續................

原文發表於 http://blog.xuite.net/ourangel/baby/68003671
話說在上週參加Panasonic松下1級體驗 ECO NAVI冷氣活動中,施爸是六十位中的十位能把冷氣帶回家體驗的幸運兒之一,經過一週的繳交稅金,單據,和勘場諮詢過後,就和安裝師傅相約在4/4清明節當天來安裝冷氣,以下是當天安裝過程.

依照傳統...
回到家 , 忽然踢到兩個大箱子 ,

這這....是誰送的禮物阿......
熊熊腦海中...出現了這張照片..

時光就開始倒流 到2013年3月23日(六)
這次的體驗會是在某棟的3樓VIP室 ,地點在中和廠

報到後...提供了餐點與一些相關說明

整片Panasonic 室內機....排起來超有氣勢


介紹最新的nanoe,現場解說nanoe是如何運作

除霉的效果


除臭的效果

新的一代... ECO NAVI 除了電子與軟體的增加...也要加強機構件的設計,,才能達到真正的一級省電

ECO NAVI 的電子偵測技術







大合照

回到現實....
這次是我家第一次，使用Panasonic 冷氣...之前用過.大同
日立 夢鄉

LG

三菱重工....跟三菱不一樣

這次的主角....資訊家..使用東芝壓縮機...要退休...去宜蘭養老

開箱...
室內機的樣子.....還附上紙板...可以依照紙板相關安裝設定都在上面
聽說這台室內機,,,會是變型金剛

節能標籤...加上 MIT....

ECO NAVI 技術標籤

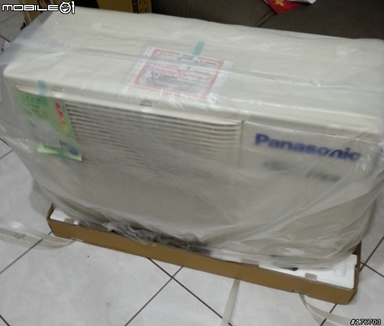

室外機

又看到MIT
冷暖..ERP 5.2 一級冷暖

安裝前的...工具大集合


舊的 資訊家...卸下...


組合室外機的架子..

安裝室內機.....架子確認中

測試水平..............

室外機的架子....也是要確認水平

預折高低壓銅管...

指揮艇就位...............

銅管與室內機結合

結合後...還要纏白色帶子...纏了約三周

接上電源

開始抽真空...

開始走線...從室內220V 接線到室外機供電



安裝完畢...傳說中的變形,,,外加測是冷暖


遙控器

初步測試.....冷暖真的如官網上所說
接下來就等候...夏天的到來

規格
◎ 室內機：CS-GX20A2
◎ 室內機尺寸：798寬×295高×275深(mm)
◎ 室內機重量：12kg
◎ 室外機：CU-GX20HA2
◎ 室外機尺寸：780寬×540高×289深(mm)
◎ 室外機重量：36kg
◎ EER：冷 5.20W/W 額定值
暖 5.20W/W 額定值
◎ 冷氣能力：
冷 2.2kW；1900kcal/h(參考值)
暖 2.5kW；2150kcal/h(參考值)
◎ 年耗電量：508(度)
◎ 消耗功率：冷 0.423 KW
暖 0.481 KW
◎ 除濕能力：1.4 1/h
◎ 室外機孔距：寬 深 (mm)
◎ 電源：1φ 220V 60Hz
◎ 電流：冷2.1 暖2.3 (A)
◎ 冷煤配管：液管(高壓側)2分；氣管(低壓側)3分
◎ 供電方式/冷煤(環保)：室外 (環保R410A)
◎ 室內外機配線數：3(芯)
◎ 能源效率等級第1級
◎ 適用坪數：3-5坪
★★★商品特色★★★
● 全新搭載人體 / 日照雙感應
● 自動區分空間使用狀態
● 搭載3D分向出風口
● e-ion 空氣清靜功能
● 自動偵測 / 主動抑菌

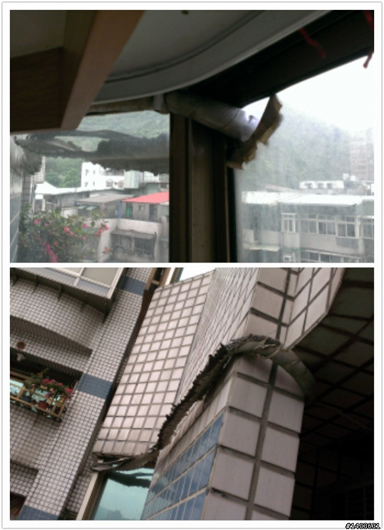

房間的冷氣 每到夏天越來越不冷.後來才發現.夭壽勒 大樓外的管線…已經開花了..

為了節能減碳.直接家裡裝了一台Panasonic ECO NAVI變頻冷氣
為何獨挑國際牌呢.爾後有空 小弟再分享給大家
今天不多說 先分享 Panasonic ECO NAVI變頻冷氣 的安裝
小弟覺得還 蠻OK .蠻給力 .長知識 的呦!
師傅來2枚(好像還是親兄弟呢).真是特別的組合…而且人夠親切，有問必答(仔細答) 有加分！
師傅其實在安裝之前有先至家裡一趟.探詢安裝冷氣及配管和室外機的位置.經由專業評估 建議我說
冷氣管線不應再走大樓外牆(否則時間一久就像上圖一般..管路開花.銅管外露).自然而然不多說.爾後吹冷氣跟吹電風扇一樣
因此丈量房間及陽台位置後，直接從陽台鑽洞即可.

一來節省冷氣銅管路徑(冷氣無須從室外機花更大電力發送較遠路徑至室內機).
二來節省經費(冷氣銅管很貴滴) 有為消費者著想 有加分！
挖 這是什麼東東.可能小弟財疏學淺.一直以為打洞要用馬路上鑽地的那隻 哈哈….原來現在都用這種鑽洞 有給它專業！

挖 沒5-6分鐘 洞已完美切割完成…. 不誇張喔.. 是個完美的圓柱體喔(牆壁水泥塊)
有給它專業！
這機器真是太給力拉 有加分！

話說鑽洞是從陽台鑽進房間 剛好遇上我的書櫃…小弟想說.人家鑽洞是鑽水泥
應該不含鑽我的書櫃吧？..因此自己假會(台語).先挖了一個洞給銅管進入房間接室內機時使用.
(媽勒!) 慘不忍賭！
後來師傅在安裝時告知說 ..這種鑽木櫃我們來就行啦，我們一樣有器材…結果房間的照片上就是
1個完美圓形.一個掉漆(台語)畸形…重點是師傅還用不着我鑽的洞勒…………………無言！
有加分！

師傅說陽臺牆壁已打上2組壁虎(應該是專業用詞)， 放置室外機之用的鐵架，大人站上去都沒問題喔！
有加分！

安裝至此 室外機終於上陽台牆壁囉..

這個又是我不解的東東..
師傅細心講解告知. 這機器得把變頻冷氣內的空氣吸出…原來是如此 哈哈 有專業！

師傅細心拆解室內機包裝 ，小心翼翼在紙箱上操作，同時主動和我這屋主討論冷氣放置位置
還有冷氣銅管之後在房間內會如何走的路線 有細心 加分！

房間內的室內機也上天花板囉!!!！

最後師傅又是主動找我這屋主討論說：為了讓冷氣電源線路更美觀.
因此決定將冷氣電源開關作了些許調整 ….給力!..有加分!

已上安裝終於完成！！！…..我現在得好好迎接夏天的到來！！！

一開始知道有Panasonic冷氣的體驗會,剛好那天要上台北,當下就報名了,上午場抽獎的時候超緊張,抽到第2個人的時候,想說沒希望了,結果經理在唸第三個人的名字的時候,一聽到是我,我真的是欣喜若狂
1.雖然說冷氣在4/1就送到了,但是冷氣師傅跟水電師傅都很忙,加上清明連假,大廈不准施工,所以只好延到4/8安裝,確認送來的是室外機CU-GX20CA2跟室內機CS-GX20A2

2.這是要安裝房間的格局,空間不大,大約2坪多一點

3.原本就有裝一台窗型冷氣,但是因為年代久遠,冷房效率很差,噪音又很大,所以趁這次的機會把他換掉

4.一大早7點的時候,趁師傅都還沒來的時候,趕快自己動手拆

5.反正很簡單,大約拆個10分鐘就全部卸下了

6.8點半時水電師傅來了,因為房間當初不知道為什麼沒拉220V的電線,所以只好請水電師傅來拉,多花了一筆錢

7.為了客廳美觀,所以我請師傅走暗線,但是這就花了許多時間,因當初建這棟房子的水電,線都亂拉

8.冷氣師傅這時來了,是一對親切的夫婦,現在開始在外面的小陽台裝角鐵,以便固定室外機

9.來不及拍照,室外機就被脫光光了

10,確認能源效率為1級,EER為5.2,最近都在看賣場DM,5.2算是很高的說

11.冷氣師傅還在安裝基座,水電師傅正在從拉線,兩邊同時進行

12.拉電線真的是工程浩大,拉了2個小時才完工

13.因為要兼顧2邊的工程,一回頭室外機已經裝好了

14.因為沒辦法拉到最靠近冷氣的插座,所以最後一段電線就給他走明的吧

15.噹噹噹噹,室內機終於被脫光光了

16.師傅正在把背板拆下來,等下要先鎖上去

17.師傅正再認真的用水平尺跟布尺量尺寸,這步一定要做,師傅說沒量的話水可能回排不出去

18.師傅正在鑽孔,可以看到師傅有拿東西接著.不讓鑽孔的粉塵亂飛

19.鎖上背版,安裝完成

20.師傅正在依照要走線的方式彎冷氣的銅管,夫婦都入鏡了

21.一不回神,師傅就把冷氣扛上去裝好了

22.師傅正在等水電把插座裝好,房間有點擠

23.師傅正在安裝室外機銅管的走線

24.經查證後為電動擴管機,感謝kyotpe大大指教

25.正再接續室內機跟室外機的銅管,

26.銅管接好後,包覆整線

27.這時大概完成了85%

28.手工裁管器出動,這個我有用過,裁管超好用的,不用鋸得要死,不過我裁的是鋁合金坐管,師傅裁的是銅管

29.師傅的老婆正在準備抽真空的機器

30.師傅這時正在做室外機電源的接線

31.抽真空中,一邊還繼續在進行接線工程,一刻都不耽擱,師傅他們說還有好多地方要去裝,今天沒裝的話就要到11號才能裝了,夏天還沒到就已經這麼忙,師傅說夏天他們忙死,做不完

32.終於抽完了,師傅的老婆就馬上收起機器,邊做邊收才是工作的王道呀

33.正在安裝冷氣的三孔插頭,我看大家都這麼接的

34.完成,把電接上,準備要開始試運轉了

35.目前室溫23度,ECO NAVI啟動中,師傅說要等冷氣的水流下來才算裝好,但是當天濕度不高,等了快15分鐘才看到水滴

36.最後師傅把說一邊的窗戶封起來,原本是要洗孔出去,但是師傅說上面是結構牆,沒辦法洗孔,所以只好封一邊的窗戶,好在很少再開另一邊

37.結束後,最後在上矽力康把孔洞的堵住

38.最後只剩箱子的,裝完收工


哈瞜,晚上好!!
之前抽中了Panasonic空調之後沒有多久服務人員就來現場幫我勘查過了
因為正逢清明連假,所以我們約了9號下午進行開箱安裝儀式~

在安裝新冷氣以前要先把放了10年以上的冷氣拆除
服務人員上次來的時候也看好了裝冷氣的位置~
拆除是不用錢的喔(但是冷氣要讓安裝人員帶回去的)不然是要收費的


在拆除冷氣的過程中
終於發現了這10年來不離不棄每次都在我房間的冷氣下生孩子的麻雀一家人
每天都很吵....所以真的安裝冷氣時要注意!!
因為剛好可以遮風避雨也溫暖,所以小鳥們一住就不走了

放心!!!
本來安裝人員以為裡面沒有東西要幫我清除鳥巢
結果.....
我還是默默的把他們留下來了

我覺得封的很好,現在鳥很吵的話我就會敲敲板子
要開始安裝的時候,安裝人員會先把冷氣機裡面的高壓氣體給漏掉
他們說這是為了確保冷氣的管路是好的!!如果沒有氣體出來的話,就但表有某處的管路是有破掉的喔

先把室外機放到陽台去,因為陽台有放板子但是都太久了,
安裝人員就把版子給疊好決定放在鐵欄杆上面再加以固定比較安全穩定

接著開始從我的插座那邊拉線到冷氣機那邊,還是有一小段距離的,
我們商量好後決定藏在窗簾裡面,這樣我之後裝窗簾就可以把線路給藏起來了
安裝人員服務真的很好!!!!! 因為我一直說這是女孩子的房間,要好看點
所以他們對每個小地方都很計較,倒是我自己還想說算啦!
會這樣大力稱讚的原因是
在拉線路的時候都要釘子固定,但越接近冷氣的線路時釘子越難釘
而且要釘在窗戶上面,那手力道都不知道怎麼下去了他們還是很堅持說這樣線會鬆鬆的不好看!!!

這是擴管

對我來說什麼都很好奇,一直問


現在的冷氣很少會把插座外露的,都是直接接在裡面
我就問,可是講座說沒吹的時候要拔掉耶...這樣怎麼拔?
他們說,會在我們家的總開關幫我做記號!!!這樣我沒使用時直接從總開關就可以關掉了

當然他們也很認真的跟我說冷氣機的構造
冷氣機基本有兩個管路
從A管路到冷氣機再從B管路到室外機一直不斷的循環冷氣就會運作了
冷氣之所以會有水管要接漏水是因為裡面有冷媒會融化
所以要接水管流出來
那如果有冷暖氣機的話
室外機就會有水管了喔!!!
這樣就要接兩條~!

基本上安裝到這邊時已經差不多了
接下來的步驟是最重要的!!!

就是要把裡面的空氣抽出來!!!
不然冷氣可會不冷的!!!

因為我們都怕少抽所以收了很久,邊收拾邊抽空~
安裝人員真的很善心又很好
會默默的把一切收拾乾淨然後拿去丟掉
在過程中也會很熱心的一直講解
再安裝過程中態度也很好
而且真的很專業!!
因為他們也會拿水平儀去測量是不是真的是直的
不會讓人覺得不舒服或是回答不出問題!!
而且安裝完後,會很認真的教我使用遙控器
以及很多功能
也會翻說明書給我看
真的是很好的服務呢!!!

即將又進入夏季，由於住處屬於頂加的型態，到了夏天炎熱的陽光曝曬一天回到家中 就像是三溫暖的烤箱一般，先前僅在電腦房及房間安裝冷氣，由於較少在客廳活動，因此也就暫時視而不見，但朋友來家中拜訪時總是感到相當不便，因此早在年初 的時候就已經計劃客廳安裝冷氣事宜，不過人嘛，總是得要到萬非得已的時候才願意認真看待這些事情，因此看歸看，研究歸研究，其實在眾多品牌及各種功能看得 眼花撩亂之下，往往就此打住，客廳安裝冷氣的計畫也延宕到了3月。
碰巧網站上公告Panasonic規劃舉辦空調設備的體驗會，除了可以在該體驗會中了解空調產品設計的學問，在Panasonic完整的課程說明下也能學 習冷氣的選購及保養重點，加上Panasonic非常大方的送出十部冷氣供參加的網友抽獎帶回體驗(大亮點!!)，抱著期待的心情報名參加了這次的體驗 會，同時也相當幸運的成為十位幸運兒的一員，所以就有了這篇開箱文囉!!!
經過多日的聯繫以及現場實際會勘，由於是客廳使用且為頂加的環境，因此升級成較大的機種，最終確認的機型為CS-GX36A2(室內機)+CU-GX36CA2(室外機)，隔了幾日後Panasonic服務站就將冷氣送達囉!!!

與家中附近的Panasonic經銷商約定4/8上午裝機，小弟家中多部冷氣皆由該經銷商安裝，師傅的裝配服務相當謹慎使得家中皆長期習慣前往採購電器產品，師傅到達後便開始評估並說明安裝位置及管線走向，室外機規劃安置在戶外陽台牆上，藉此獲得較佳的散熱空間。

冷氣管線再往上拉沿著窗戶上沿走進客廳。

洗洞是無法避免的，銅管進入的位置規劃在客廳外牆窗戶上緣。

銅管進入後直接將室內機安置在窗戶上方，剛好也在客廳中間，冷房效率也較佳。

辛苦兩位師傅，把各種大大小小的安裝工具設備一一扛上樓。

師傅先打開配線箱檢查室內配電線路。

師傅確認後電壓的安培數足夠，不須再做變更調整，冷氣可以直接安裝。

接著就是開箱冷氣囉!! 首先是室內機，包裝安置在箱中相當妥善穩固。

去掉包裝外箱外觀，平常看到的冷氣都是裝在牆上較沒感覺，實際上機器還算不小。

這款機型擁有一級能源效率節能標章，長時間使用下的電費節省不容小覷，這也是選購冷相當好的評估依據。

Panasonic推出的冷氣機型功能也有相當多的選擇，安裝的這款冷氣擁有目前電視廣告強打的ECO NAVI節能技術，同時擁有人體感應及e-ion除塵功能，這都是先前所選購的冷氣所沒有的功能。

在安裝前師傅也同時教育說明冷氣濾網的基本清潔工作，基本的保養相當便利簡單。

就購買各種電器產品的感想，加上這次有機會仔細觀察Panasonic的室外機，小弟深信的電器產品是一分錢一分貨的道理依然不變，即便如小弟這種對冷氣的外行人，也感覺得出室外機的造型設計質感及各項細部製作細節比起許多非一線品牌機種用心多。

師傅正在丈量尺寸確認洗孔位置以便稍後安裝室內機座板。

確定好洗洞位置後安裝上機器就開始洗洞工作，師傅細心地舖上塑膠袋讓排出的水順著留下，避免砂石及汙水弄髒了牆壁。

洗洞工作大約花了5分鐘的時間，從機器鑽孔的深度來看大致上接近完成。

洗洞工作完成，可以正式開始配置銅管及電線，在配線前師傅也很細心地擦拭乾淨因為洗洞噴濺在牆上的污漬。

固定室內機背板前師傅仔細地確認水平位置，避免未來可能出現的排水問題。

確認完畢後就將室內機背板固定在牆上囉!!

另一位年輕師傅當然也沒閒著，同樣也在確認水平位置，準備室外機的安裝前置工作。

接著是室外機的配電工作，只看師傅熟練地剝線安裝上保險絲，這個平常小弟可是連碰都不敢碰的。

從配電箱拉出220V電線，再順著牆沿用線釘固定電線透過洗孔位置將電線拉出供給室外機使用。

從洗孔位置拉出到室外再沿著眾多電線的位置延伸到室外機的位置。

兩位師傅費了一番工夫把室外機架上機座，師傅並在做銅管位置走向地丈量確認，同時年輕師傅開始準備抽真空的工作，。

室外機到室內機的位置大約近七米，師傅將銅管及電線從頭至尾細心的纏繞上防水膠布，這樣施作可以延長銅管外包覆的隔熱材料損壞的壽命，同時也增加美觀性。

室外機安裝配管完成，待最後的配電工作完成即可正式運作。

接著就是室內機的安裝及銅管配置工作。

將室內機安掛在安裝位置，師傅拿出工具熟練的把銅管頭裁斷修剪，這部份的工作如隨便馬虎就有可能會發生漏冷媒的狀況，會帶來更大的麻煩，因此師傅很專注細心的完成這部分的施作。

師傅在作室內機的收尾工作，最後確認一切該安置定位的都完成後，就將機底部的下蓋安裝固定上去。

室外機的配電工作當然還是交由老師傅來完成，年輕師傅很專心地跟在旁邊學本事，至於我則是很期待的師傅完成最後的配電工作準備來個開機儀式囉!!!

在兩位師傅細心的與小弟規劃討論並多次確認過後，前後大約花了兩小時完成這套空調冷氣的安裝工作，實際開機運轉聆聽室內機的噪音及感受，室內的靜肅度相當 滿意，由於是恆溫空調的緣故，室內的冷房效果也相當舒適不會忽冷忽熱，就連室外機散熱的噪音及震動也都非常靜肅，讓小弟留下相當好的產品印象，到這裡也鬆 了一口氣，總算了卻從年初就打算的冷氣空調安裝計畫，接著就是迎接即將來到的酷熱夏天，屆時再跟各位朋友分享Panasonic空調冷氣的使用心得囉!! 感謝各位朋友收看!!


一直以來都有參加MOBILE01所舉辦的各種體驗會，
也都是抱著嘗鮮的心態去參加的，沒想過要中甚麼大獎!!
某天上班時老婆跟我說01有Panasonic的冷氣體驗會耶，
剛好這時老媽也說想把房間的舊冷氣換掉，
此時二話不說和老婆雙雙報名參加體驗會，
看看能不能抽到冷氣一台...
結果幸運的是我和老婆兩個人都收到了參加的通知，
距離得到冷氣的機會又高了不少..
到了抽獎時間，前面四台冷氣名額都被抽出時，
我和老婆都想應該沒希望了吧....結果...
主持人念出最後一台中獎者手機號碼，
竟然是我被抽中了，真是太爽了呀!!
中間的連繫過程就不在這邊多說了，
直接來看冷氣的安裝過程吧!!
1.這是我們抽到的冷氣型號，因為不需要暖氣，所以我們挑了冷專系列

2.這是房間的舊歌林冷氣，準備跟他說掰掰囉

3.安裝師傅拆卸舊冷氣

4.

5.室內機開箱

6.遙控器與說明書

7.室內機的支架

8.原本冷氣的支架，等等師傅會把它拆了

9.舊冷氣功成身退

10.

11.拆除支架中

12.量測室內機的安裝位置

13.準備鑽孔、上支架

14.室外機開箱

15.室外機出乎意料的小台呀，後面會有對比

16.保證書，記得要上網登錄唷

17.量好水平把支架鎖緊

18.準備安裝室內機的銅管

19.另一位師傅在幫忙鑽孔，等等才可以把銅管拉到室外

20.一整圈的銅管，等等要把電源線一起纏好

21.銅管上都有套上保護套

22.用膠帶把銅管和電線纏好

23.室內機已經架上去囉，銅管也接好了

24.檢查一下室內機是不是正常

25.因為室外機是放在樓上的陽台鐵窗上，師父開始拉銅管走線了

26.室內機開始接上電源

27.這邊則是銅管的固定，這邊要注意銅管彎折時不能有損傷唷

28.穿過木板拉到樓上去

29.室內機安裝OK

30.另一個角度

31.旁邊已經有個開關了，直接拉線很方便

32.銅管已經拉到三樓了，旁邊那台是三樓日立的室外機，Panasonic的明顯小了一號

33.師傅準備擴管、接線，另一個師父準備機器抽真空

34.這是抽真空的表

35.電源也接好囉，等等把窗戶隔板裝上就OK了

36.從房間外看的結果

37.上silicone，把縫隙填滿

38.準備用隔板把窗戶縫隙補上

39.開始抽真空囉

40

41.趁著抽真空的空檔拍拍師父帶來的專業工具

42.這台就是抽真空馬達

43.應該是壓力表吧

44.師傅的整套吃飯用工具

45.補上囉，也上了silicone

46.室內機安裝完成，讚

47.此時室外機也裝好了

48.房間內部

49.陽台看到的部分

50.

51.也沒忘記裝上排水管，跟洗衣機排水口接在一起

52.水管連接處固定

53.完成的樣子

54.開機測試一下子就冷了，室內超安靜的安裝沒問題囉

最後非常感謝Panasonic提供的這台冷氣，
讓我們省下了購買新冷氣的費用，
實際體驗這台冷氣非常的安靜，冷房效率也很高，
省電的狀態就要等夏天到了才知道囉!!

感謝台灣Panasonic 舉辦一場冷氣的體驗會，讓我可以在該場次中學習到冷氣空調的學問，讓我可以規劃了解如何挑選冷氣，以及設計規劃安裝。同時間也了解到新的科技以及日後保養的重點，然而最重要的就是讓我帶回一台新型的GX系列的空調，來把舊家的窗型機給更換下來。

由於自己因為可能要安排出差一趟，所以隔週就把需要的文件等等的以最速件的方式處理，而Panasonic 也提供最大的協助，於當日就請新竹的服務站的郭先生協同我住家附近經銷商一同前來場勘以及給予安裝建議，這也完全打槍我從體驗會回來後憑藉著自己的認知來安排，沒想到專業的來，直接道破盲點。 (詳情可以看 http://www.mobile01.com/topicdetail.php?f=168&t=3274168&p=1#42833665 )，就這樣4/2冷氣送達我舊家接著就是確認時間安裝，也感激服務站那邊有提供安裝報價，但是因為考量我要出差，所以就請自家附近經銷商進行估價，約定好 4/5 當日來安裝。(這經銷商 我們加所有的冷氣空調，洗衣機冰箱都是經由他們之手啊)
